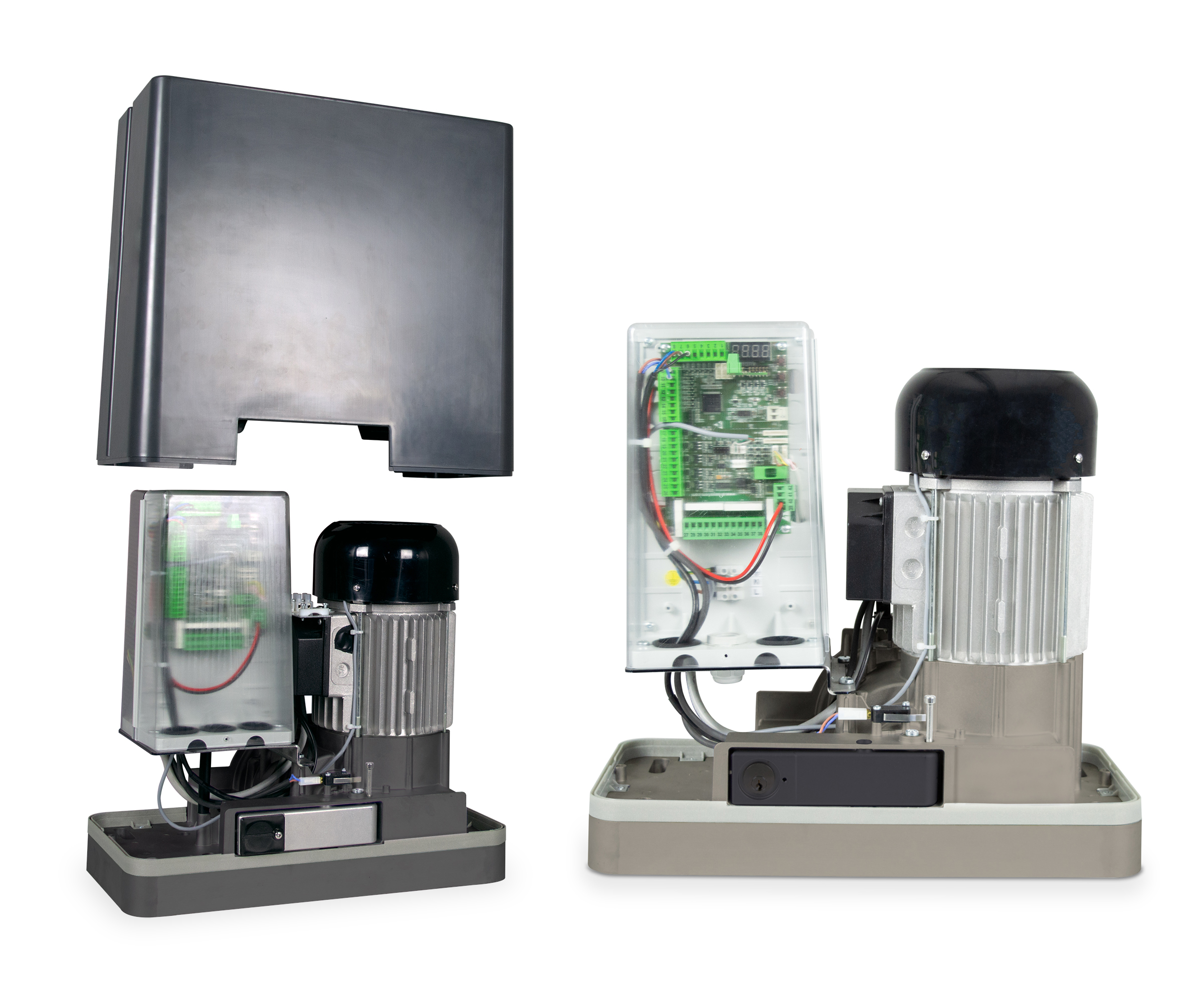

Электропривод GULLIVER/N/3P/M мощный и быстрый (20м/мин, при массе ворот до 2000кг) электромеханический привод, предназначенный для установки на тяжелых промышленных откатных воротах. Привод GULLIVER/N/3P/M может устанавливаться на воротах массой до 3 000 кг (!) и позволяет использовать ворота с интенсивностью до 28 циклов в час (при длине ворот до 20 м). Магнитные концевые выключатели. С технологией энкодера и принудительной вентиляцией.

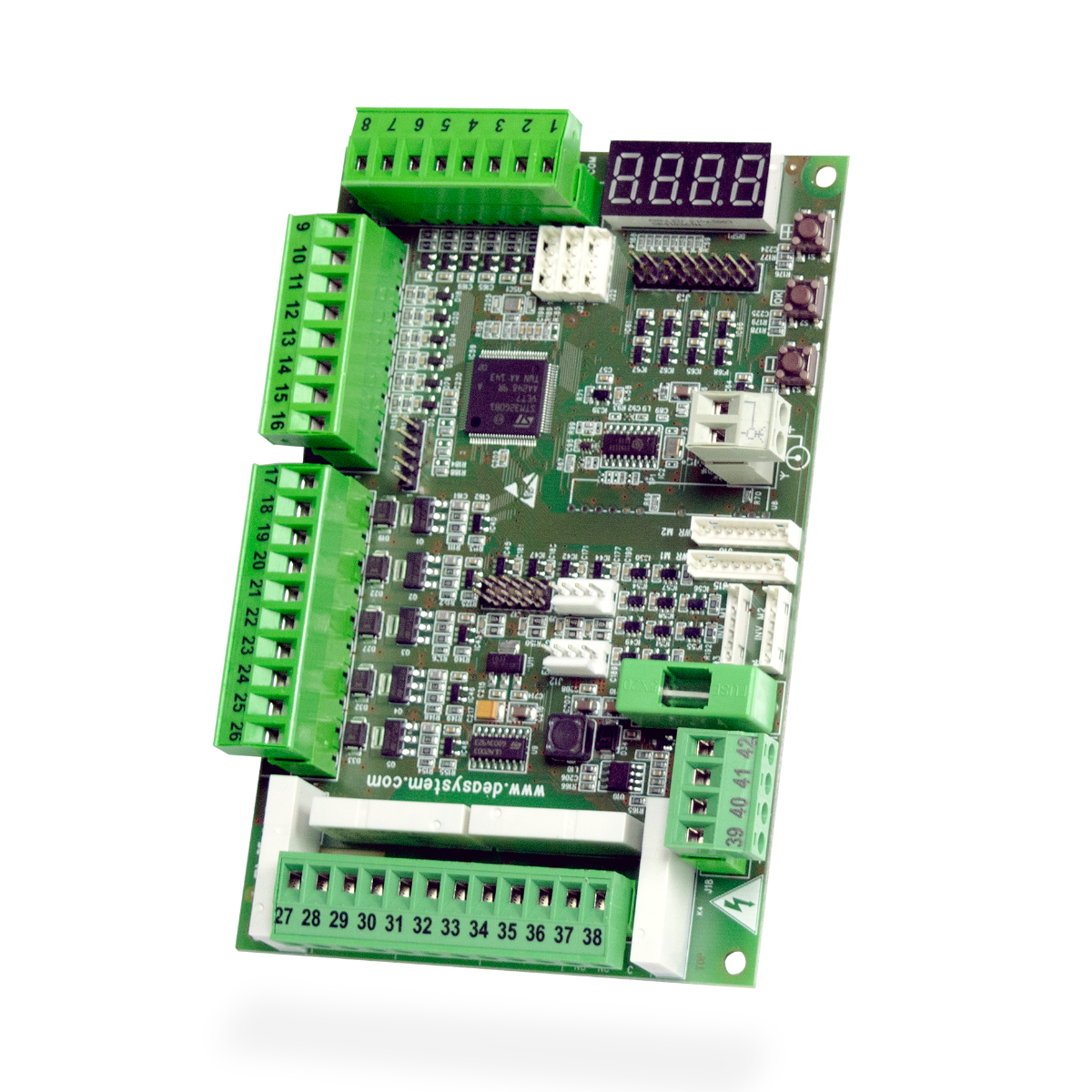

Привод оснащен новым блоком управления NET230EVO-I с новым упрощенным меню
На электропривод GULLIVER/N/3P/M предоставляется 3 года гарантии.
В комплект электропривода GULLIVER/N/3P/M входят:
• промышленный электропривод ворот GULLIVER/N/3P/M
• регулировочная пластина (позволяет выставить положение привода относительно земли и добиться точного позиционирования привода даже при установке на неровной поверхности с перепадами по уровню).
• комплект крепежей, состоящий из метизов для крепления привода к монтажному основанию, метизов для крепления концевиков к зубчатой рейке и декоративных заглушкек для винтов
• два ключа для системы разблокировки (перевода ворот в режим ручного передвижения). Ключи находятся под внешней крышкой электропривода. Они закреплены непосредственно на электродвигателе при помощи пластиковой стяжки
• инструкция по монтажу и эксплуатации на нескольких языках (включая русский). Весь процесс установки и настройки платы управления подробно описан.
Если у вас возникнут какие-либо технические вопросы - звоните, наши специалисты обязательно помогут!Преимущества электропривода GULLIVER/N/3Р/M:
• Может устанавливаться на воротах массой до 3 000 кг
• Главная пара редуктора – сталь и бронза, что существенно уменьшает износ и обеспечивает долгий срок службы
• Надёжный стальной редуктор
• Удобство настройки (блок с платой управления легко извлекается и интуитивно настраивается). Передняя панель управления с прозрачной крышкой и видимым дисплеем, с подставкой, которая может поворачиваться на 120°
• Магнитные концевые выключатели
• Привод оснащен принудительной вентиляцией для интенсивного использования
• Гарантия – 3 года
Отличительные особенности приводов DEA
Мощный электропривод – это ещё далеко не всё, от чего зависит надёжная работа привода. Значительную роль играет то, каким образом крутящий момент с двигателя будет передаваться на ворота. Ведь любое слабое звено на этом пути может свести все старания двигателя к нулю. Нередко бывает, что двигатель выдаёт довольно большой крутящий момент, а редуктор, передающий усилие на ворота, сделан из пластмассы. Надёжность такого привода значительно снижается.Электропривод GULLIVER/N/3Р/M не страдает болезнями большинства бюджетных электроприводов. Здесь применены надёжные стальные шестерни больших размеров вместо дешёвых пластмассовых. Все вращающиеся элементы закреплены на подшипниках, а не на пластмассовых втулках, подверженных быстрому износу. Электродвигатель передаёт крутящий момент напрямую на стальной червячный вал, толщина которого в самом узком месте 30! мм. Он и приводит в движение стальную шестерню. Вал вместе с электродвигателем вращается на трёх подшипниках и защищён резиновым сальником от попадания влаги – всё это делает работу всего узла практически безотказной. За всю нашу практику мы ни разу не видели, чтобы этот узел вышел из строя.
От червячного вала усилие передаётся на стальную ведомую шестерню. Эта шестерня имеет скос зубов, что значительно увеличивает устойчивость к нагрузкам и сокращает шум от работы редуктора. Шестерня через простой и надёжный механизм разблокировки передаёт усилие на мощный вал, вращающийся на двух подшипниках.
Весь редуктор находится в водонепроницаемой области и полностью погружён в низкотемпературную смазку (-40С) Liqui Moly. Смазка не требует замены в течение всего срока службы электропривода. Результат такой простой и надёжной конструкции - "неубиваемая" работа редуктора в самых сложных и суровых условиях. За всё время мы ни разу не видели механических поломок редуктора данного привода. Полость редуктора надёжно защищена уплотнительными кольцами и сальниками от попадания внутрь влаги и воды извне. В результате получаем большой срок службы и отсутствие необходимости в периодической проверке и замене смазки редуктора.
Центральный вал электропривода GULLIVER/N/3Р/M передаёт усилие на зубчатое колесо, которое зацепляясь с зубчатой рейкой приводит в движение полотно ворот. Как и все остальные шестерни - зубчатое колесо электропривода GULLIVER/N/3Р/M сделано из стали. Износостойкость такого зубчатого колеса колоссальная, даже после 5-7 лет вы не увидите на нём заметной выработки от зубчатой рейки. Этот узел практически вечный. Да, в изготовлении такая шестерня в несколько раз дороже, чем отлитая из силумина, ведь чтобы её изготовить нужно выполнить минимум 10 операций, вместо одной при литье, но производитель DEA System на первое место всегда ставит экстремальную надёжность. Выбирая электропривод для ворот настоятельно рекомендуем обратить внимание на этот элемент, ведь силуминовая шестерня изнашивается крайне быстро и требует замены. Проверить материал зубчатого колеса крайне просто - поднесите к нему магнит. Сталь магнитится, а силумин - нет.
Консультации по подключению, гарантия и сервис
В комплекте с автоматикой для откатных ворот GULLIVER/N/3Р/M идёт инструкция на русском языке. Для настройки этого мотора требуется выполнить минимум два действия: привязать пульты управления к блоку управления и запрограммировать ход ворот, чтобы блок управления запомнил ширину проезда для корректной работы. Если во время самостоятельного монтажа у вас возникнут вопросы или сложности - наш специалист окажет вам грамотную консультацию по телефону и сделает это абсолютно бесплатно. Мы также осуществляем монтаж и шеф-монтаж автоматики DEA по всей Беларуси. С нашей консультацией установка электропривода становится по силам даже неподготовленному человеку.
К каждому проданному электроприводу ворот мы прилагаем гарантийный талон, который должен быть заполнен в момент продажи или монтажа. С этого времени мы гарантируем исправную работу привода в течение 3-х лет (при соблюдении правил монтажа и эксплуатации). Если за этот период что-то случится с вашим электроприводом - затраты на запасные части и выполнение ремонта будем нести мы. Мы даём один из самых больших гарантийных сроков, поскольку безоговорочно уверены в качестве нашего продукта. Узнайте, как получить Расширенную гарантию на данный привод. Мы имеем собственный склад запчастей для всей линейки предлагаемых приводов. Это позволяет выполнять ремонт, если таковой понадобится, в самые короткие сроки.
|
Напряжение питания (В)
|
230 |
|
Тепловая защита двигателя (° C)
|
140 |
|
Скорость открытия(м/мин)
|
12÷20 |
|
Вес с упаковкой (кг)
|
30 |
|
Степень защиты
|
IP44 |
|
Модель
|
GULLIVER/N/3P/M |
|
Серия
|
GULLIVER |
|
Максимальное тяговое усилие
|
1530 |
|
Циклов в час
|
18-28 |
Размер
Пример установки является рекомендательно-ознакомительным.
